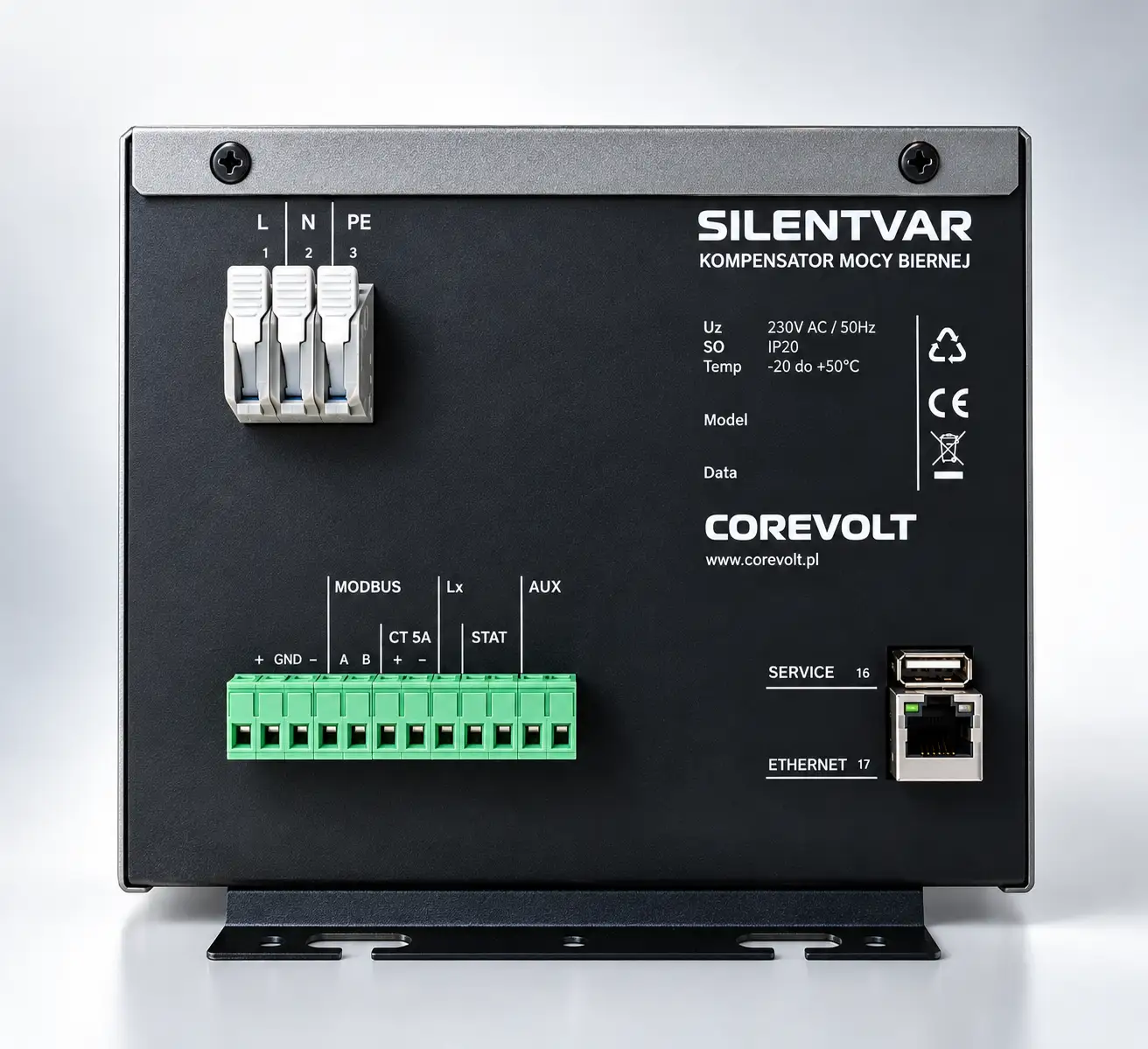

Silentvar model L/ M

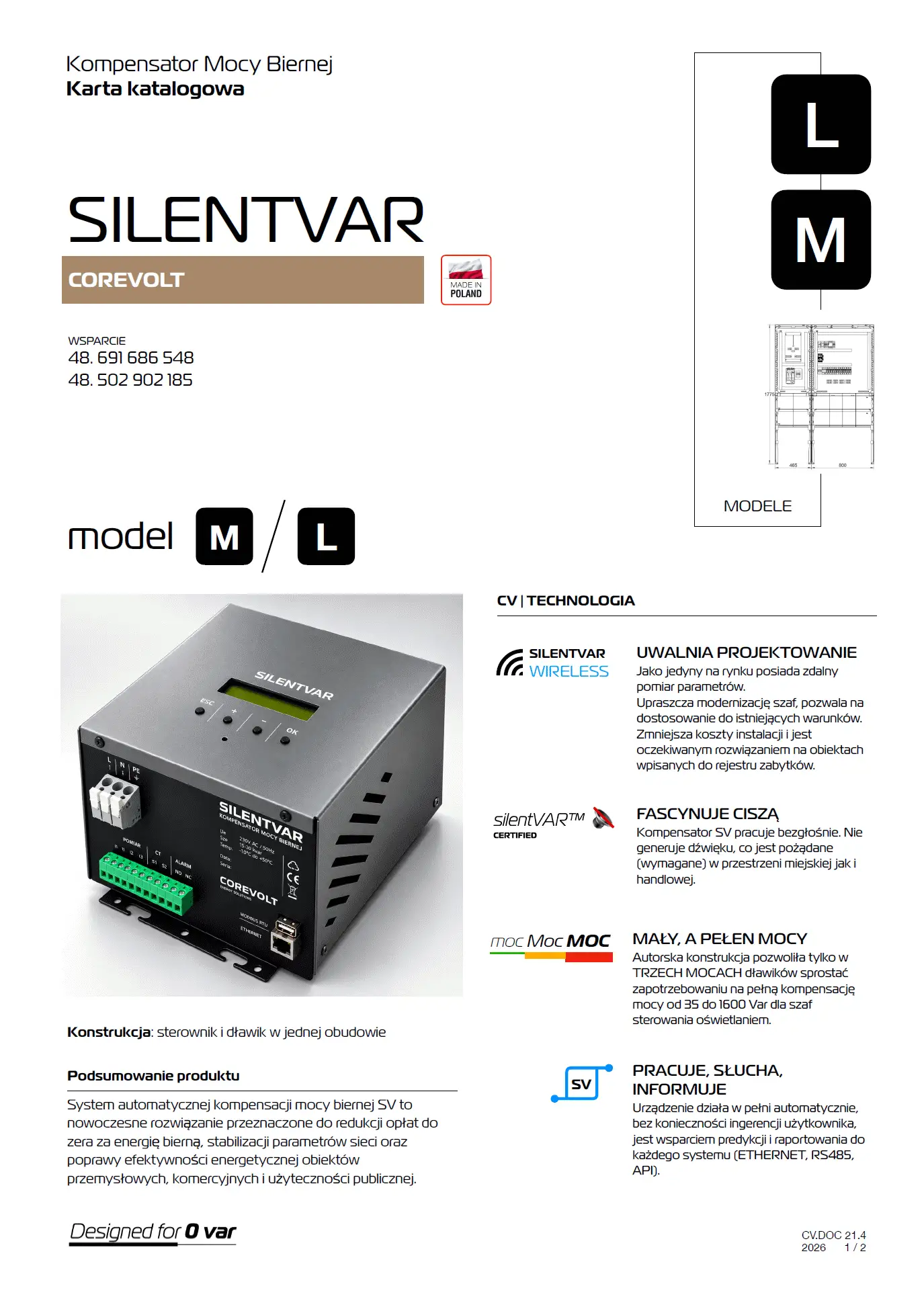

SILENTVAR M / L to nowoczesny system automatycznej kompensacji mocy biernej, opracowany przez COREVOLT z myślą o szafach sterowniczych, instalacjach oświetleniowych oraz obiektach wymagających precyzyjnej regulacji mocy biernej.

Modele M i L łączą sterownik i dławik podstawowy w jednej obudowie. Zintegrowana konstrukcja upraszcza montaż, ułatwia zagospodarowanie przestrzeni w szafie i ogranicza liczbę oddzielnie instalowanych elementów.

Urządzenie automatycznie dostosowuje moc kompensacji do zmieniających się warunków pracy instalacji, ograniczając rozliczaną energię bierną i związane z nią opłaty. Prawidłowo dobrany i skonfigurowany system może zredukować te opłaty nawet do zera, zależnie od charakterystyki obciążenia, parametrów instalacji oraz sposobu rozliczania energii.

Cicha praca, niewielkie wymiary i bezprzewodowy pomiar parametrów umożliwiają zastosowanie SILENTVAR zarówno w nowych instalacjach, jak i podczas modernizacji istniejącej infrastruktury.

Bezprzewodowy pomiar. Większa swoboda instalacji.

SILENTVAR umożliwia bezprzewodowy pomiar parametrów elektrycznych, ograniczając konieczność prowadzenia dodatkowego okablowania pomiarowego. Pozwala to łatwiej dostosować miejsce montażu kompensatora do dostępnej przestrzeni i istniejących warunków technicznych.

Rozwiązanie jest szczególnie przydatne tam, gdzie przebudowa instalacji jest utrudniona, kosztowna lub niepożądana — również w obiektach zabytkowych.

System obsługuje także pomiar przewodowy z wykorzystaniem standardowego przekładnika prądowego lub przekładnika z otwieranym rdzeniem, z wyjściem /5 A.

Cisza jest częścią technologii

SILENTVAR pracuje bez wentylatorów i charakterystycznych odgłosów przełączania stopni regulacji.

Cicha praca ma szczególne znaczenie w przestrzeni miejskiej, obiektach handlowych, biurach i innych lokalizacjach, w których dźwięki generowane przez urządzenia techniczne są niepożądane.

Jedna obudowa. Dwa rozmiary. Do 43 stopni regulacji.

W modelach M i L sterownik oraz dławik podstawowy zostały zintegrowane w jednej obudowie. Dostępne są dwa rozmiary urządzeń:

• Model M: 190 × 190 × 160 mm.
• Model L: 190 × 260 × 160 mm.

Zintegrowana konstrukcja upraszcza montaż w szafach sterowniczych i oświetleniowych. Możliwość instalacji pionowej lub poziomej oraz montażu na szynie DIN ułatwia dopasowanie urządzenia do dostępnej przestrzeni.

W wybranych konfiguracjach system współpracuje z dodatkowymi dławikami zewnętrznymi, rozszerzając dostępną moc kompensacji i liczbę stopni regulacji.

Automatycznie. Precyzyjnie. Bez bieżącej obsługi.

SILENTVAR monitoruje parametry instalacji i na bieżąco dostosowuje poziom kompensacji do zmieniającego się obciążenia.

System wyposażono między innymi w:

• automatyczną kompensację mocy biernej,
• tryb pracy SMART,
• autokalibrację dławików,
• dostrajanie mocy kompensacji w jednym kroku,
• regulację współczynnika tg φ,
• histerezę czasową przełączania stopni regulacji,
• zabezpieczenie nadprądowe,
• automatyczne zabezpieczenie termiczne,
• sygnalizację alarmową temperatury dławika i stanu kompensacji.

Podczas normalnej pracy urządzenie nie wymaga bieżącej ingerencji użytkownika.

Gotowy do integracji

SILENTVAR umożliwia zdalny odczyt parametrów, zmianę ustawień oraz integrację z zewnętrznymi systemami automatyki i nadzoru.

Dostępne możliwości komunikacji obejmują:

• Wi-Fi,
• Ethernet,
• Modbus,
• API REST.

Wbudowany wyświetlacz umożliwia lokalny odczyt parametrów sieci i kompensacji.

Urządzenie może współpracować z systemem sterowania i nadzoru ASTgsm LTE firmy AST System, umożliwiając integrację kompensacji mocy biernej z nadzorem nad infrastrukturą oświetleniową.

Korzyści z wdrożenia

Zastosowanie systemu SILENTVAR M / L pozwala:

• ograniczyć opłaty za energię bierną,
• automatycznie dostosowywać kompensację do aktualnego obciążenia,
• ograniczyć potrzebę ręcznej regulacji,
• uprościć montaż dzięki zintegrowanej konstrukcji sterownika i dławika podstawowego,
• ograniczyć dodatkowe okablowanie pomiarowe,
• ułatwić modernizację istniejących szaf,
• zapewnić cichą pracę bez wentylatorów,
• zdalnie monitorować parametry i zmieniać ustawienia,
• rozbudować system o dodatkowe dławiki,
• integrować kompensację z systemami zarządzania infrastrukturą.

Najważniejsze funkcje

• Praca w instalacjach jednofazowych i trójfazowych, zależnie od konfiguracji.
• Automatyczna kompensacja mocy biernej.
• Tryb pracy SMART.
• Bezprzewodowy pomiar parametrów w standardzie.
• Możliwość pomiaru przewodowego z wykorzystaniem przekładnika /5 A.
• Do 43 stopni regulacji, zależnie od konfiguracji.
• Zakres regulacji kompensacji 12–100%.
• Autokalibracja dławików.
• Dostrajanie mocy kompensacji w jednym kroku.
• Regulacja współczynnika tg φ.
• Histereza czasowa przełączania stopni regulacji.
• Obsługa dodatkowych dławików zewnętrznych.
• Bezpośrednie sterowanie dodatkowym dławikiem z funkcją soft start — do 2000 var.
• Pośrednie sterowanie dodatkowym dławikiem przez stycznik — do 4000 var.
• Wyświetlacz parametrów sieci i kompensacji.
• Zdalny odczyt parametrów i zmiana ustawień.
• Komunikacja Wi-Fi, Ethernet i Modbus.
• API REST.
• Zabezpieczenie nadprądowe i termiczne.
• Alarm temperatury dławika i stanu kompensacji.
• Cicha praca bez wentylatorów.
• Montaż pionowy lub poziomy, na szynie DIN.
• Możliwość współpracy z systemem sterowania i nadzoru ASTgsm LTE firmy AST System, umożliwiająca integrację kompensacji mocy biernej z nadzorem nad infrastrukturą oświetleniową.

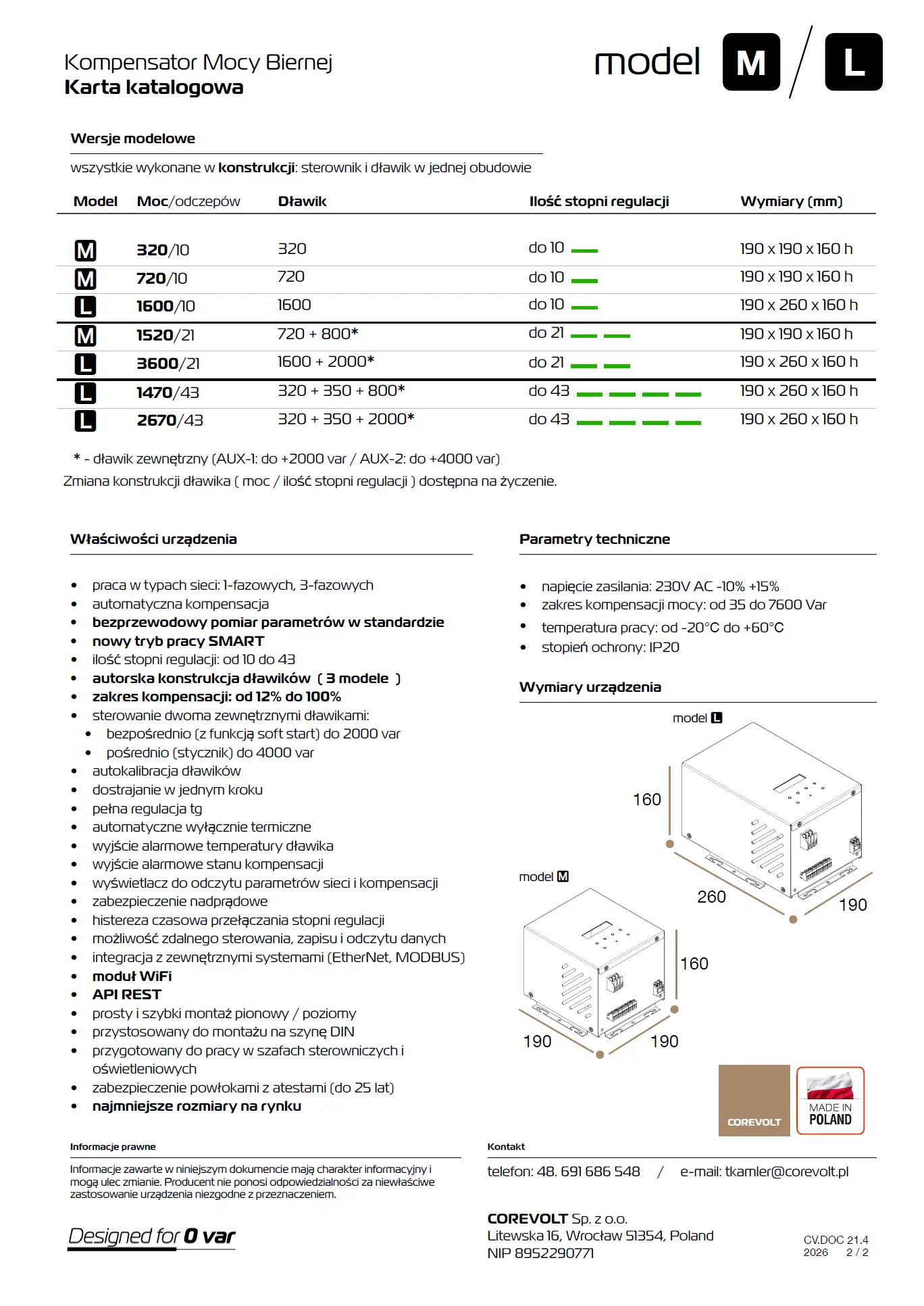

Parametry techniczne

Zasilanie

• Napięcie zasilania: 230 V AC
• Tolerancja napięcia: −10% / +15%

Kompensacja i regulacja

• Typ instalacji: jednofazowa lub trójfazowa, zależnie od konfiguracji
• Zakres mocy kompensacji systemu: 35–7600 var, zależnie od konfiguracji i zastosowanych dławików
• Liczba stopni regulacji: do 10, do 21 lub do 43
• Zakres regulacji kompensacji: 12–100%
• Tryb pracy SMART
• Regulacja współczynnika tg φ
• Autokalibracja dławików
• Dostrajanie mocy kompensacji w jednym kroku
• Histereza czasowa przełączania stopni regulacji

Obsługa dodatkowych dławików

• Sterowanie bezpośrednie z funkcją soft start: do 2000 var
• Sterowanie pośrednie przez stycznik: do 4000 var
• Maksymalna moc kompensacji całego systemu: 7600 var, przy odpowiedniej konfiguracji

Pomiar

• Bezprzewodowy pomiar parametrów w standardzie
• Możliwość pomiaru przewodowego
• Obsługa przekładników standardowych lub z otwieranym rdzeniem, z wyjściem /5 A
• Lokalny odczyt parametrów na wyświetlaczu

Komunikacja

• Wi-Fi
• Ethernet
• Modbus
• API REST
• Zdalny odczyt parametrów i zmiana ustawień
• Możliwość współpracy z systemem ASTgsm LTE firmy AST System

Zabezpieczenia i alarmy

• Zabezpieczenie nadprądowe
• Automatyczne zabezpieczenie termiczne
• Alarm temperatury dławika
• Alarm stanu kompensacji

Parametry mechaniczne

• Konstrukcja: sterownik i dławik podstawowy zintegrowane w jednej obudowie
• Stopień ochrony: IP20
• Wymiary modelu M: 190 × 190 × 160 mm
• Wymiary modelu L: 190 × 260 × 160 mm
• W wybranych wariantach wymagane dodatkowe miejsce na dławiki zewnętrzne

Montaż

• W szafach sterowniczych i oświetleniowych
• Na szynie DIN
• W orientacji pionowej lub poziomej

Warunki pracy

• Temperatura pracy: −20°C do +60°C

Siedem wariantów. Jeden system.

SILENTVAR M / L jest dostępny w siedmiu konfiguracjach mocy i liczby stopni regulacji.

Model

Moc kompensacji

Liczba stopni regulacji

Wymiary obudowy

M 320/10

320 var

do 10

190 × 190 × 160 mm

M 720/10

720 var

do 10

190 × 190 × 160 mm

L 1600/10

1600 var

do 10

190 × 260 × 160 mm

M 1520/21

1520 var

do 21

190 × 190 × 160 mm

L 3600/21

3600 var

do 21

190 × 260 × 160 mm

L 1470/43

1470 var

do 43

190 × 260 × 160 mm

L 2570/43*

2670 var*

do 43

190 × 260 × 160 mm

Warianty 1520/21, 3600/21, 1470/43 oraz ostatni wariant 43-stopniowy wykorzystują dodatkowe dławiki zewnętrzne. Podane moce obejmują całą konfigurację, łącznie z tymi dławikami. Wymiary w tabeli dotyczą obudowy ze zintegrowanym sterownikiem i dławikiem podstawowym.

Dostępne jest również wykonanie z indywidualnie dobraną konstrukcją dławika, mocą oraz liczbą stopni regulacji.

Zastosowanie

• Szafy sterowania oświetleniem ulicznym — kompensacja mocy biernej w nowych i istniejących instalacjach oświetleniowych.
• Modernizowane rozdzielnice — zintegrowana konstrukcja i bezprzewodowy pomiar ułatwiające dopasowanie urządzenia do dostępnej przestrzeni.
• Obiekty komercyjne i użyteczności publicznej — automatyczne ograniczanie opłat za energię bierną w instalacjach o odpowiedniej charakterystyce obciążenia.
• Obiekty zabytkowe — ograniczenie potrzeby prowadzenia dodatkowego okablowania pomiarowego.
• Infrastruktura wymagająca zdalnego nadzoru — integracja parametrów kompensacji z systemami monitorowania i automatyki.
