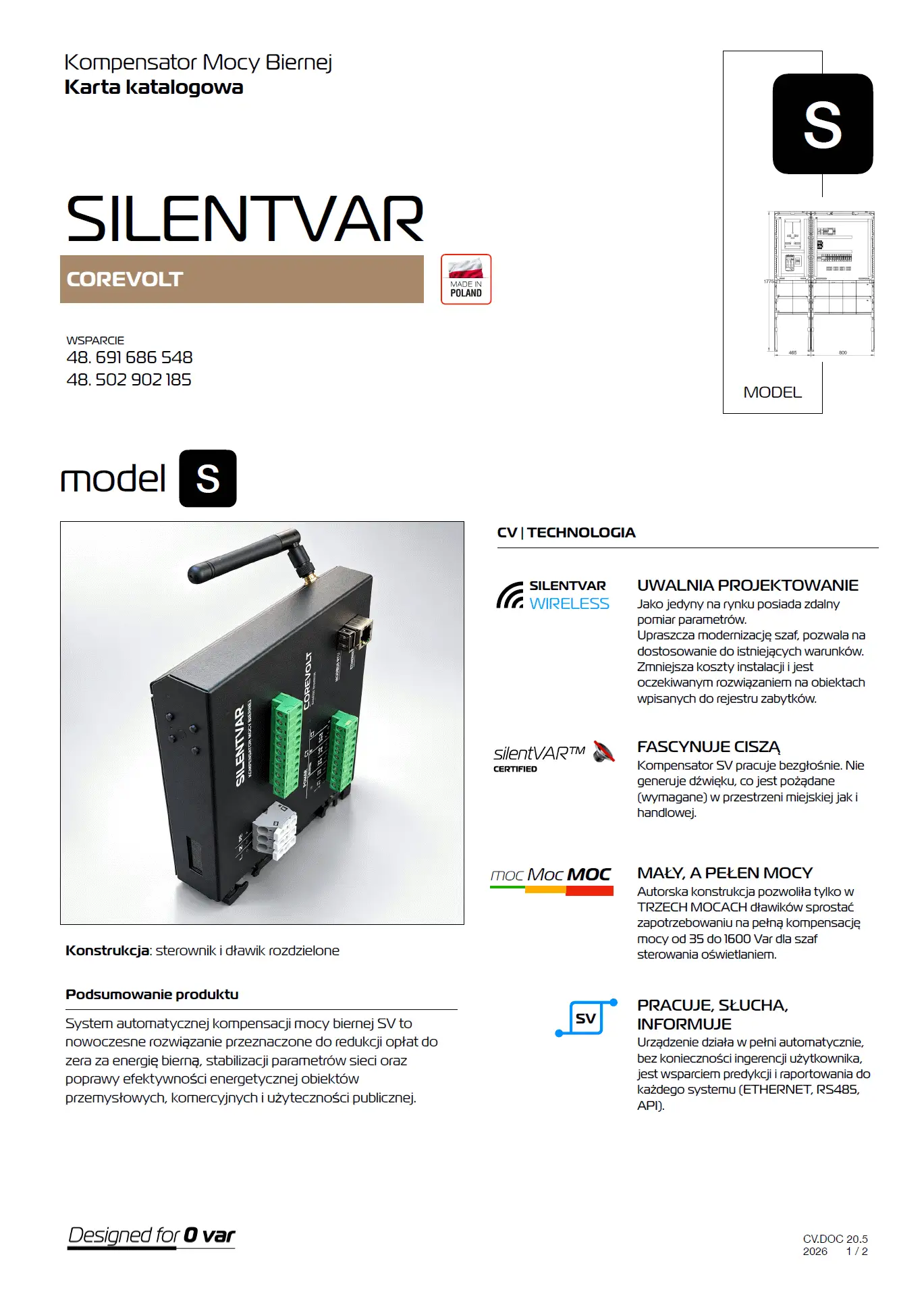

Silentvar model S

SILENTVAR S to nowoczesny system automatycznej kompensacji mocy biernej, opracowany przez COREVOLT z myślą o szafach sterowniczych, instalacjach oświetleniowych oraz obiektach wymagających precyzyjnej regulacji mocy biernej.

Model S wykorzystuje rozdzieloną konstrukcję sterownika i dławika, umożliwiając elastyczne rozmieszczenie elementów systemu. Niewielkie wymiary sterownika ułatwiają montaż zarówno w nowych szafach, jak i podczas modernizacji istniejącej infrastruktury.

Urządzenie automatycznie dostosowuje moc kompensacji do zmieniających się warunków pracy instalacji, ograniczając rozliczaną energię bierną i związane z nią opłaty. Prawidłowo dobrany i skonfigurowany system może zredukować te opłaty nawet do zera, zależnie od charakterystyki obciążenia, parametrów instalacji oraz sposobu rozliczania energii.

Cicha praca, bezprzewodowy pomiar parametrów i możliwość integracji z systemami nadzoru pozwalają dopasować SILENTVAR S do wymagań zarządzanej infrastruktury.

Bezprzewodowy pomiar. Większa swoboda instalacji.

SILENTVAR umożliwia bezprzewodowy pomiar parametrów elektrycznych, ograniczając konieczność prowadzenia dodatkowego okablowania pomiarowego. Ułatwia to dobór miejsca montażu kompensatora i dostosowanie systemu do istniejących warunków technicznych.

Rozwiązanie jest szczególnie przydatne tam, gdzie przebudowa instalacji jest utrudniona, kosztowna lub niepożądana — również w obiektach zabytkowych.

System obsługuje także pomiar przewodowy z wykorzystaniem standardowego przekładnika prądowego lub przekładnika z otwieranym rdzeniem, z wyjściem /5 A.

Cisza jest częścią technologii

SILENTVAR pracuje bez wentylatorów i charakterystycznych odgłosów przełączania stopni regulacji.

Cicha praca ma szczególne znaczenie w przestrzeni miejskiej, obiektach handlowych, biurach i innych lokalizacjach, w których dźwięki generowane przez urządzenia techniczne są niepożądane.

Niewielki sterownik. Elastyczne rozmieszczenie elementów.

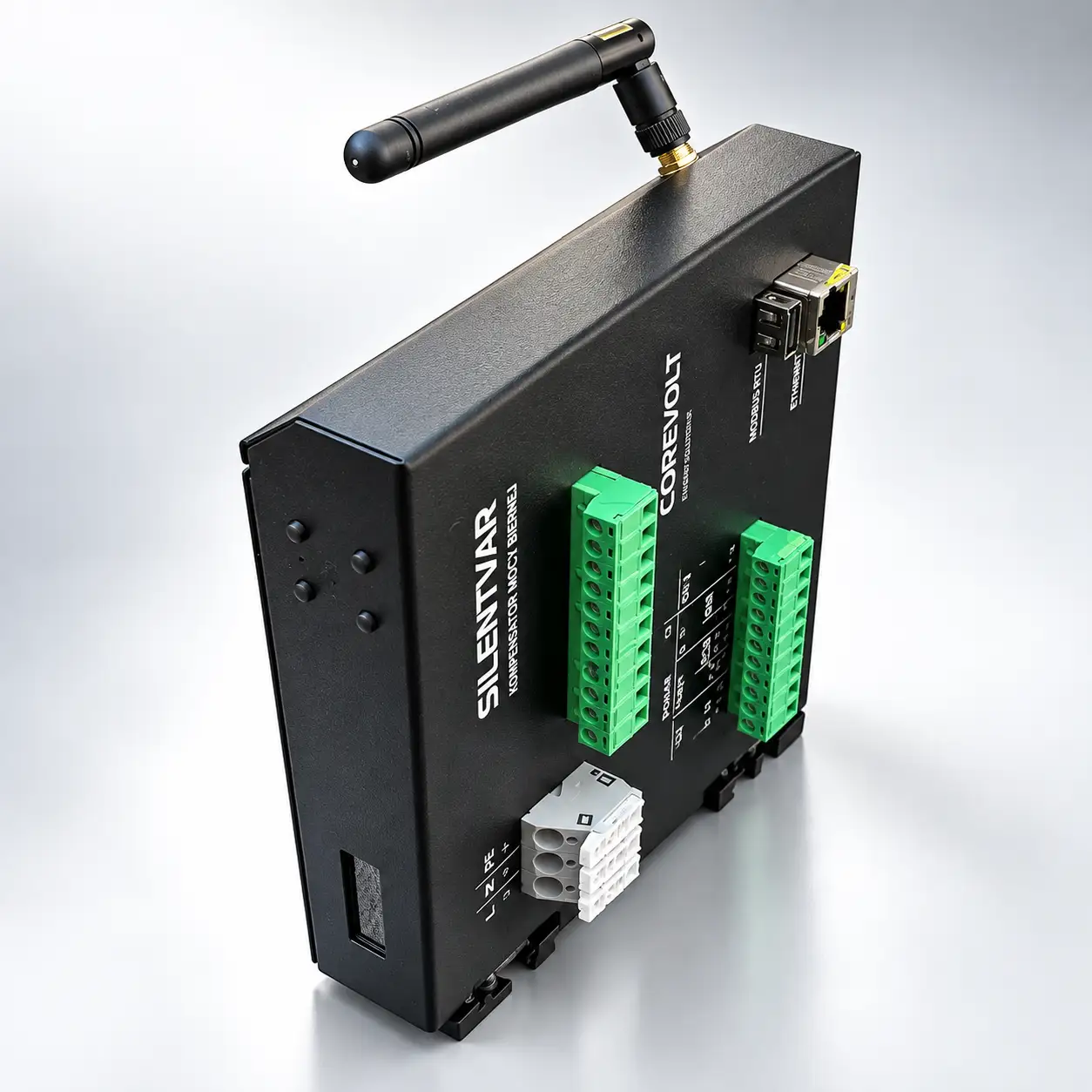

Sterownik SILENTVAR S ma wymiary 190 × 39 × 160 mm. Wąska obudowa oraz możliwość montażu na szynie DIN ułatwiają jego instalację w szafach o ograniczonej przestrzeni.

Oddzielny montaż sterownika i dławika pozwala dopasować rozmieszczenie elementów do układu szafy, co jest szczególnie istotne podczas modernizacji istniejących rozdzielnic.

Konstrukcja dławików umożliwia wielostopniową regulację mocy biernej. Zależnie od konfiguracji system może współpracować z dodatkowymi dławikami, rozszerzając dostępny zakres kompensacji.

Automatycznie. Precyzyjnie. Bez bieżącej obsługi.

SILENTVAR monitoruje parametry instalacji i na bieżąco dostosowuje poziom kompensacji do zmieniającego się obciążenia.

System wyposażono między innymi w:

• automatyczną kompensację mocy biernej,
• tryb pracy SMART,
• autokalibrację dławików,
• dostrajanie mocy kompensacji w jednym kroku,
• regulację współczynnika tg φ,
• histerezę czasową przełączania stopni regulacji,
• zabezpieczenie nadprądowe,
• automatyczne zabezpieczenie termiczne,
• sygnalizację alarmową temperatury dławika i stanu kompensacji.

Podczas normalnej pracy urządzenie nie wymaga bieżącej ingerencji użytkownika.

Gotowy do integracji

SILENTVAR umożliwia zdalny odczyt parametrów, zmianę ustawień oraz integrację z zewnętrznymi systemami automatyki i nadzoru.

Dostępne możliwości komunikacji obejmują:

• Wi-Fi,
• Ethernet,
• Modbus,
• API REST.

Wbudowany wyświetlacz umożliwia lokalny odczyt parametrów sieci i kompensacji.

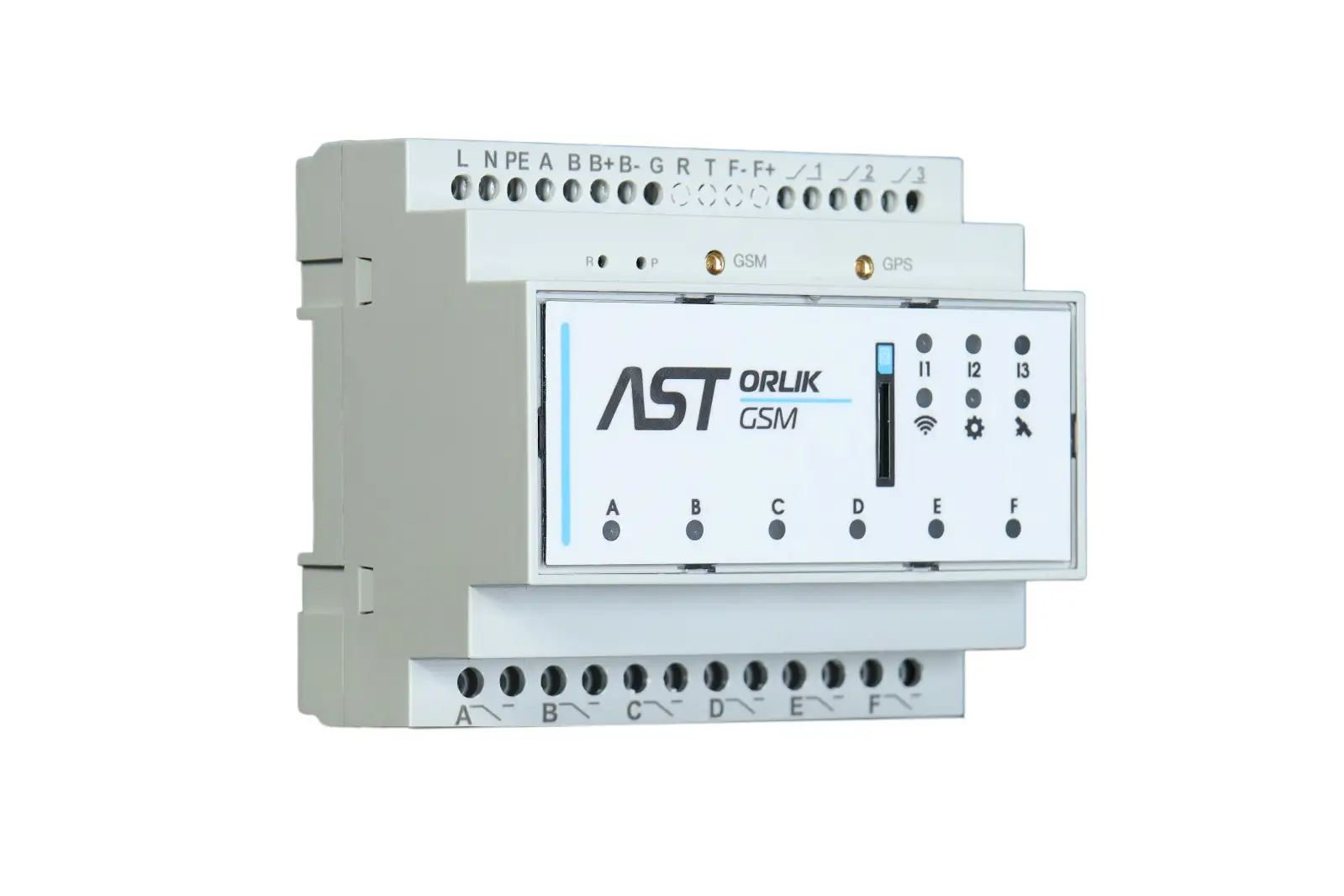

Urządzenie może współpracować z systemem sterowania i nadzoru ASTgsm LTE firmy AST System, umożliwiając integrację kompensacji mocy biernej z nadzorem nad infrastrukturą oświetleniową.

Korzyści z wdrożenia

Zastosowanie systemu SILENTVAR S pozwala:

• ograniczyć opłaty za energię bierną,
• automatycznie dostosowywać kompensację do aktualnego obciążenia,
• ograniczyć potrzebę ręcznej regulacji,
• elastycznie rozmieścić sterownik i dławik w dostępnej przestrzeni,
• ułatwić modernizację istniejących szaf i rozdzielnic,
• ograniczyć dodatkowe okablowanie pomiarowe,
• zapewnić cichą pracę bez wentylatorów,
• zdalnie monitorować parametry i zmieniać ustawienia,
• rozbudować system o dodatkowe dławiki,
• integrować kompensację z systemami zarządzania infrastrukturą.

Najważniejsze funkcje

• Praca w instalacjach jednofazowych i trójfazowych, zależnie od konfiguracji.
• Automatyczna kompensacja mocy biernej.
• Tryb pracy SMART.
• Bezprzewodowy pomiar parametrów.
• Możliwość pomiaru przewodowego z wykorzystaniem przekładnika /5 A.
• Do 43 stopni regulacji, zależnie od konfiguracji.
• Zakres regulacji kompensacji 12–100%.
• Autokalibracja dławików.
• Dostrajanie mocy kompensacji w jednym kroku.
• Regulacja współczynnika tg φ.
• Histereza czasowa przełączania stopni regulacji.
• Obsługa dodatkowych dławików.
• Wyświetlacz parametrów sieci i kompensacji.
• Zdalny odczyt parametrów i zmiana ustawień.
• Komunikacja Wi-Fi, Ethernet i Modbus.
• API REST.
• Zabezpieczenie nadprądowe i termiczne.
• Alarm temperatury dławika i stanu kompensacji.
• Cicha praca bez wentylatorów.
• Rozdzielona konstrukcja sterownika i dławika.
• Montaż pionowy lub poziomy, na szynie DIN.
• Możliwość współpracy z systemem sterowania i nadzoru ASTgsm LTE firmy AST System, umożliwiająca integrację kompensacji mocy biernej z nadzorem nad infrastrukturą oświetleniową.

Parametry techniczne

Zasilanie

• Napięcie zasilania: 230 V AC
• Tolerancja napięcia: −10% / +15%

Kompensacja i regulacja

• Typ instalacji: jednofazowa lub trójfazowa, zależnie od konfiguracji
• Zakres mocy kompensacji systemu: 35–7600 var, zależnie od konfiguracji i zastosowanych dławików
• Liczba stopni regulacji: 10–43, zależnie od konfiguracji
• Zakres regulacji kompensacji: 12–100%
• Tryb pracy SMART
• Regulacja współczynnika tg φ
• Autokalibracja dławików
• Dostrajanie mocy kompensacji w jednym kroku
• Histereza czasowa przełączania stopni regulacji
• Możliwość współpracy z dodatkowymi dławikami

Pomiar

• Możliwość bezprzewodowego, zdalnego pomiaru parametrów
• Możliwość pomiaru przewodowego
• Obsługa przekładników standardowych lub z otwieranym rdzeniem, z wyjściem /5 A
• Lokalny odczyt parametrów na wyświetlaczu

Komunikacja

• Wi-Fi
• Ethernet
• Modbus
• API REST
• Zdalny odczyt parametrów i zmiana ustawień
• Możliwość współpracy z systemem ASTgsm LTE firmy AST System

Zabezpieczenia i alarmy

• Zabezpieczenie nadprądowe
• Automatyczne zabezpieczenie termiczne
• Alarm temperatury dławika
• Alarm stanu kompensacji

Parametry mechaniczne

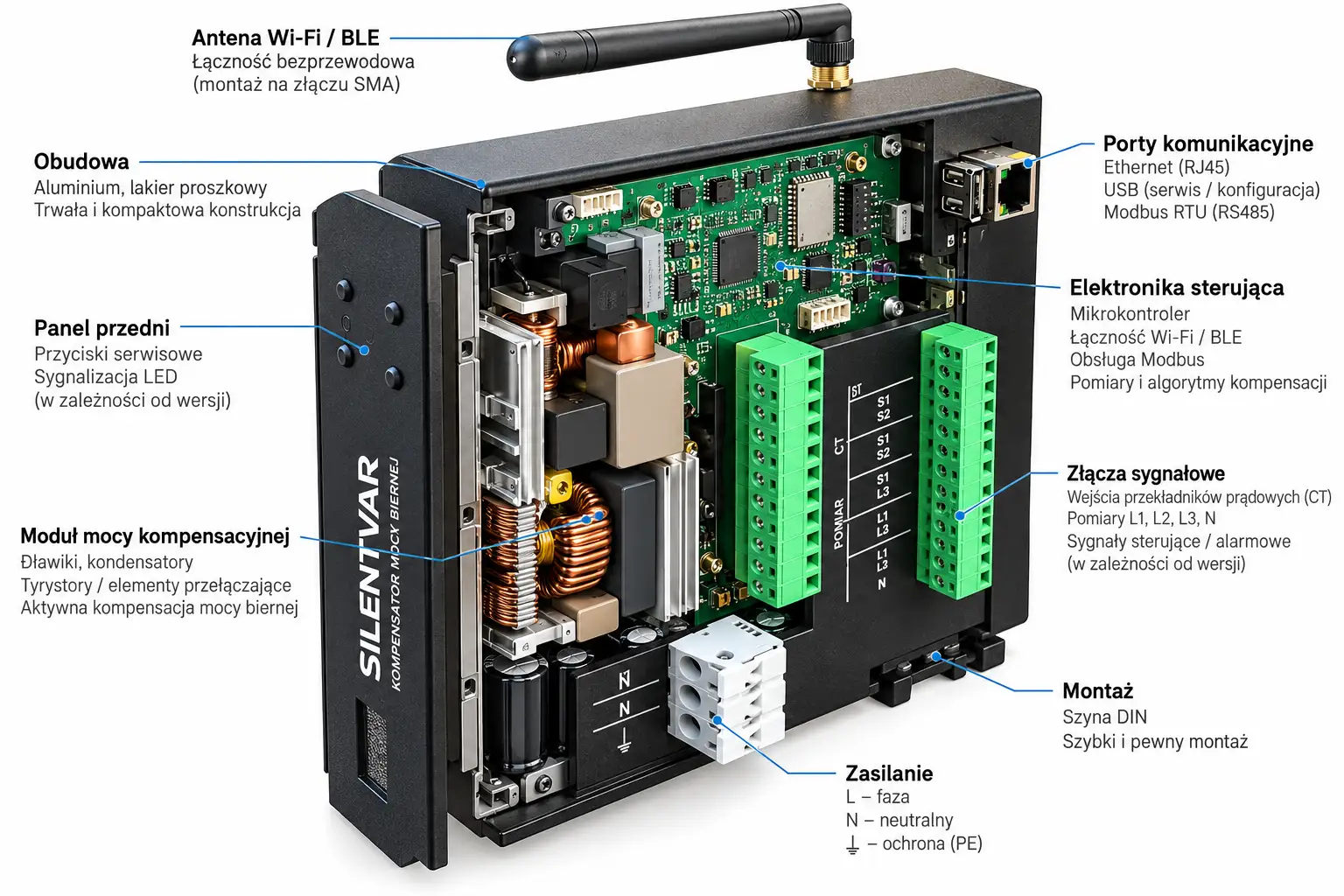

• Konstrukcja: sterownik i dławik montowane oddzielnie
• Stopień ochrony: IP20
• Wymiary sterownika: 190 × 39 × 160 mm
• Wymiary dławików: zależne od wybranej konfiguracji

Montaż

• W szafach sterowniczych i oświetleniowych
• Sterownik przystosowany do montażu na szynie DIN
• Możliwa orientacja pionowa lub pozioma
• Oddzielne rozmieszczenie sterownika i dławika

Warunki pracy

• Temperatura pracy: −20°C do +60°C

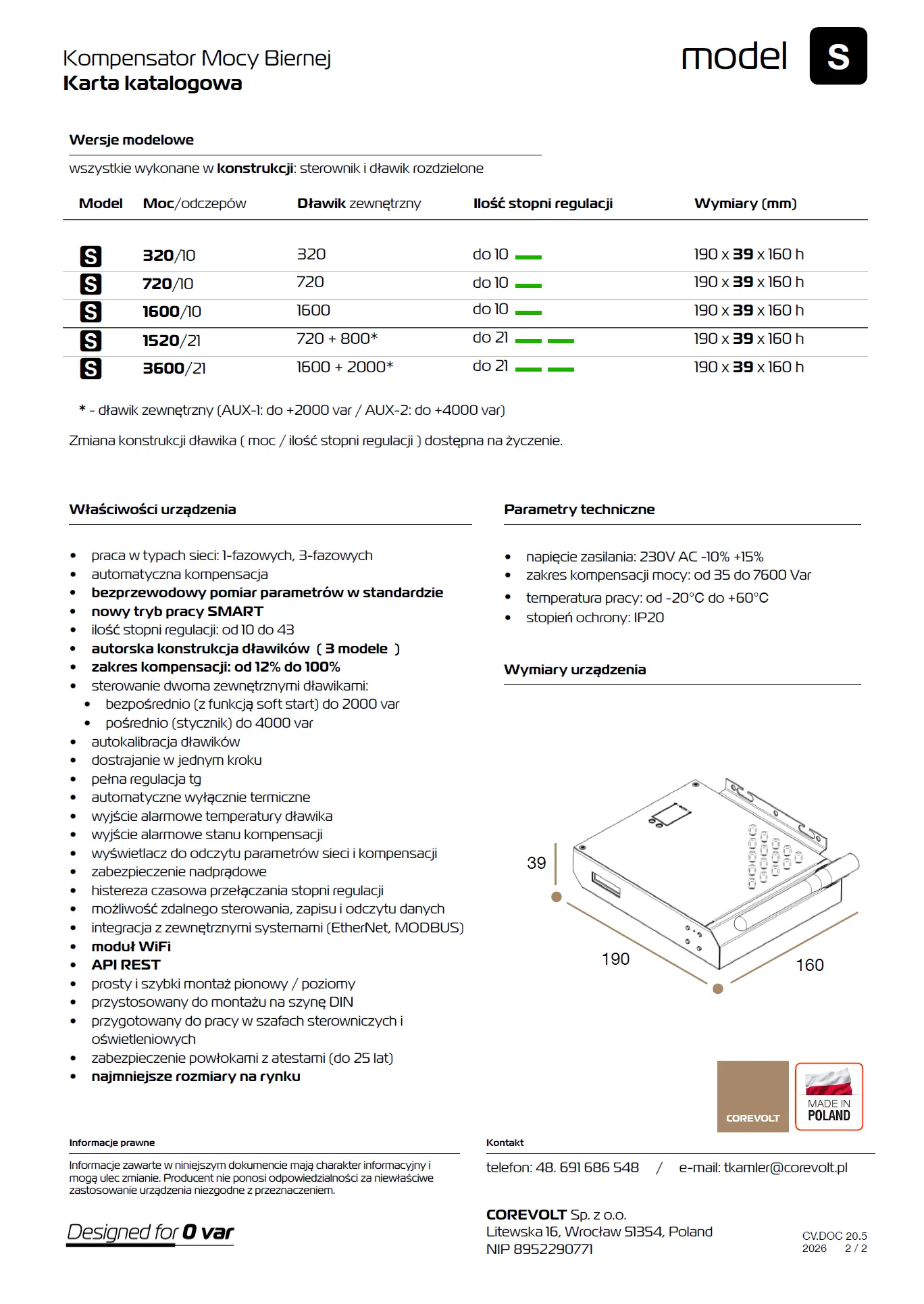

Pięć wariantów. Jeden system.

SILENTVAR S jest dostępny w pięciu konfiguracjach mocy i liczby stopni regulacji.

Model

Moc kompensacji

Liczba stopni regulacji

Wymiary sterownika

S 320/10

320 var

do 10

190 × 39 × 160 mm

S 720/10

720 var

do 10

190 × 39 × 160 mm

S 1600/10

1600 var

do 10

190 × 39 × 160 mm

S 1520/21

1520 var

do 21

190 × 39 × 160 mm

S 3600/21

3600 var

do 21

190 × 39 × 160 mm

Podane wymiary dotyczą wyłącznie sterownika. Dławik jest montowany oddzielnie i wymaga dodatkowej przestrzeni montażowej.

W zależności od konfiguracji system może współpracować z dodatkowymi dławikami, zwiększając zakres dostępnej kompensacji. Maksymalna moc kompensacji systemu wynosi 7600 var przy odpowiednio dobranej konfiguracji.

Dostępne jest również wykonanie z indywidualnie dobraną konstrukcją dławika, mocą oraz liczbą stopni regulacji, w tym konfiguracje obejmujące do 43 stopni regulacji.

Zastosowanie

• Szafy sterowania oświetleniem ulicznym — kompensacja mocy biernej w nowych i istniejących instalacjach oświetleniowych.
• Modernizowane rozdzielnice — możliwość elastycznego rozmieszczenia sterownika i dławika oraz ograniczenia okablowania pomiarowego.
• Obiekty komercyjne i użyteczności publicznej — automatyczne ograniczanie opłat za energię bierną w instalacjach o odpowiedniej charakterystyce obciążenia.
• Obiekty zabytkowe — ograniczenie potrzeby prowadzenia dodatkowego okablowania pomiarowego.
• Infrastruktura wymagająca zdalnego nadzoru — integracja parametrów kompensacji z systemami monitorowania i automatyki.
